【薪ストーブ】炉壁を漆喰でDIY。作成手順を解説します



f:id:ai_bou:20190618203401j:plain

どうも、よし子です。



薪ストーブが到着するまでにDIYで遮熱壁を完成させました!



自己満足ですがDIY初心者の私でもできました。なかなかいい具合に仕上がったと思うので紹介します。



これから薪ストーブの炉壁をDIYしようと考えている方、手順を画像付きで載せているので参考になると思います!



遮熱壁とは?

遮熱壁とは薪ストーブの後方に設置されている壁のことで、薪ストーブからの輻射熱を受け止めて家の壁の中に熱が伝わらないようにするものです。



薪ストーブの設置場所にもよりますが、壁や家具が近くにあれば遮熱壁は必要です。



設置予定場所後方に壁があるので遮熱壁は必要です。



ちなみに我が家は木造で、今時珍しい土壁工法ですよー。



炉床はストーブを設置することを見越して土間にしたので床については加工の必要ありません。



ちまたでよく見かけるのが、レンガや大理石の遮熱壁ですが、



我が家は漆喰壁に挑戦します!漆喰は不燃材料だし問題ないはず!



急激な乾燥や、熱によるひび割れ等が心配ですが、経過は後日お伝えします!

規制

遮熱壁には細かい決まりがあります。

  • 壁の高さは110センチ以上
  • 遮熱壁と家の壁の間に25ミリ以上の通気層を設けること
  • 遮熱壁は不燃材料を使う

等です。



この定めを守った上で遮熱壁をDIYしていきたいと思います。

設計

まず、下地探しなどで壁の下の下地を探します。



ここにビスを打っていくので正確に位置出ししましょう。



我が家はあらかじめ多めに下地を入れてもらい、遮熱壁を支えれるよう強度を出してもらいました。



ちなみに薪ストーブ後方のみ壁です。



次に大まかでいいので壁の縦、横、を計測します。



我が家は縦113センチ、横143センチにしました。



横幅の決まりは調べても出てきませんでしたが、ある程度余裕を持たせました。

材料

設計ができたら材料を買いに行きます!

  • 軽天スタッド25ミリ
  • ケイカル板12ミリ
  • ファイバーテープ
  • 目地パテ
  • カチオンシーラー
  • 漆喰(スマイル)
  • 木材(必要量)

  です。

軽天スタッド

f:id:ai_bou:20190618211116j:plain

軽天スタッドは、プレハブの内装や、天井の骨組みとして使われるものですが、これが遮熱壁の下地に最適なんです。



丁度通気層と同じ厚みの25ミリのスタッドが近所のホームセンターに売っていたので購入しました。



不燃材だし、強度もあるし、中空で通気もばっちりな優れものです!



2mで525円でした。5本買いました。

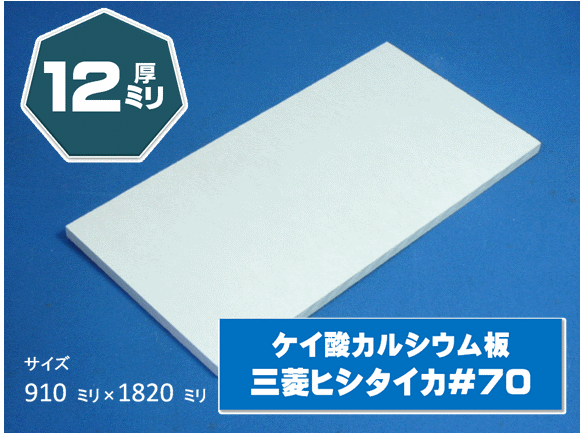

ケイカル板12ミリ

f:id:ai_bou:20190618211906j:plain

壁の材料です。



ケイカル板をスタッドに打ち付けて壁にします。



板厚は12ミリがいいみたいです。



10ミリだと強度的に微妙で、割れる可能性があります。



又、同じ不燃材料として石膏ボードがありますが、ボードの表面が紙で覆われていて熱を受けるとそこから燃えだしてしまうそうなのでやめました。



1枚1280円×2枚です!

ファイバーテープ

f:id:ai_bou:20190618212632j:plain



漆喰が割れないようにケイカル板の目地やコーナーに張り付けるテープです。



塗り壁等の下処理に使われています。



50m(こんなに使わないけどこれしか置いてなかった)で1980円です!

目地パテ

f:id:ai_bou:20190618214223j:plain

これも漆喰を塗る時の下処理として使用します。



ケイカル板のつなぎ目をきれいにならす役割です。980円でした!

カチオンシーラー

f:id:ai_bou:20190620205927j:plain

これをケイカル板に塗ると漆喰が密着しやすくなります。



熱による耐性は分かりませんが、密着せず剥がれ落ちるよりマシなので塗っとこうと思います。



2Lで3000円です!半分も使いませんでした・・・

漆喰

スマイルという自然素材100パーセントの漆喰を選択しました!我が家の座敷もこの漆喰を使ってます。



我が家はできるだけ自然素材の材料を使用したので、炉壁にもこだわりますよ!



土色っぽい印象にしたかったので、色はシナモンアンバーにしました。



これに粗めの骨材を組み合わせて塗ります!

f:id:ai_bou:20190620212332j:plain

施工

f:id:ai_bou:20190620211016j:plain

いざ施工です!



いきなりですが、あと漆喰を塗ればほぼ完成のところまで仕上げました!



まあ、夢中になりすぎて途中の写真を撮り忘れただけなんですが・・・

要点

ここで施工の要点をいくつか・・・

  • 軽天スタッドを打ち込むのは普通のビスでもいいが、軽天ビスという専用のビスがあり、これのほうが貫通性が高く打ち込みやすい!
  • ケイカル板の所々の明るい白が目地パテです。ファイバーテープ部分とビス穴に入れました!
  • ファイバーテープは、コーナーと板のつなぎ目に貼りました!
  • ケイカル板の上には、ファイバーテープ、目地パテ、カチオンシーラー、漆喰の順で塗っていきます
  • 足元は、中央付近を1センチ浮かせて壁内の空気が下から上に抜けるようにしました!
  • 漆喰を塗る前にしっかりと養生しましょう!

塗る

 さて、いよいよ漆喰を塗っていきますよ!

f:id:ai_bou:20190620213502j:plain

どどん!



塗り終えて乾燥待ちの状態です。漆喰はかなり厚めに塗りました。4~5ミリくらいです。



ケイカル板の12ミリと合わせて17ミリです。



鏝模様は適当です!適当塗りにしか出せない味わいもあるということで笑



しかし漆喰を練るのはかなり体力使います!いい筋トレになりますよ!



この日はここまで。

 f:id:ai_bou:20190620214300j:plain

次の日の朝です。



だいぶ乾燥してますが、もうちょっとかなー、触ってみたくなるけど我慢。



色味もイメージ通りで、鏝跡もなかなかいい感じ!

外枠

乾いたら上の木枠を取り付けしていきます!

 f:id:ai_bou:20190620215038j:plain

木枠を取り付けました。



もうすでにストーブが鎮座していますが笑。



上は解放されていて、空気が抜けるようにしています!



ゴミ侵入防止に、余った軽天スタッドを半分切って入れてます!

 f:id:ai_bou:20190620215351j:plain

スタッドを被せた状態でも、横から空気が抜けるようにしています。

  f:id:ai_bou:20190620215412j:plain

スタッドはただ被せてあるだけなので、着脱は容易です。



小物くらいなら十分乗せれますよ!

完成

f:id:ai_bou:20190620220405j:plain

どうでしょう、室内の雰囲気にマッチしていませんか?



DIYするのは大変ですが、完成した時の満足感がたまりませんね!



費用は3万弱!



時間は丸3日!



薪ストーブの設置時、ストーブ屋さんに見てもらいましたが、この仕様で炉壁としての性能は十分だそうです!



炉壁をDIYしようとしている方、そして、炉壁を漆喰でと考えている方、参考になったでしょうか。金額はかかりましたが、業者に施工してもらった場合は10万~するんみたいです。そう考えればDIYは安上がりですね!



完璧にしたい人は、プロお願いした方がよさそうですね。



最後まで読んでいただきありがとうございます。それでは良い薪ストーブライフを!
